　　本产品适用于额定电压0.6/1KV及以下的电力线路中作输送电能用。阻然电线电缆具有难以着火并具有阻止或延缓火焰蔓延的能力，它适用于对电缆有阻燃要求的多种场合敷设，如高层建筑、宾馆、医院、地铁、核电站、发电厂、矿山、石油、化工等
　　产品执行标准:GB/T19666-2005、GB/T5023-2008、GB/T12706.1-2008、GB/T9330-2008

　　阻燃电线电缆的说明
阻燃电线电缆是指在规定的试验条件下被燃烧，具有使火焰蔓延仅在限定范围内。撤去火源后，残烟和残灼能在限定的时间内自行熄灭特性的电缆
　　阻燃电线电缆的阻燃等级
　　成品电线电缆燃烧分为单根燃烧试验和成束燃烧试验.
单根燃烧试验方法:取自规定长度的试样垂直支持,在试样上部放置涂胶牛皮纸”火焰指示器”,在试样下方放置手术棉球.用喷灯向试样供火15s,停15s。反复5个周期后，如果，”火焰指示器”烧去25%以上，燃烧的滴落物点燃棉球、火焰的持续时间超过60s则判定为不合格，反之为合格
成束燃烧试验方法：电缆成束排列规定在垂直的梯架上，用喷灯自下向上给试样供火规定的时间。停止供火1小时后，测量试样炭化部分高度。如炭化部分所达到的高度不超过2.5米，则被判为合格，反之为不合格。
根据GB/T18380.3-2002规定的试验条件,阻燃电线电缆分为A、B、C、D四个等级
表1

阻燃等级	供火温度	供火时间	成束敷设电缆的非金属材料体积	炭化高度	自熄时间	适用的产品
A	≥815℃	40min	≥7升/米	≤2.5米	≤1h	阻燃电缆
B	≥815℃	40min	≥3.5升/米	≤2.5米	≤1h	阻燃电缆
C	≥815℃	20min	≥1.5升/米	≤2.5米	≤1h	阻燃电缆
D	≥815℃	20min	≥0.5升/米	≤2.5米	≤1h	阻燃绝缘电线

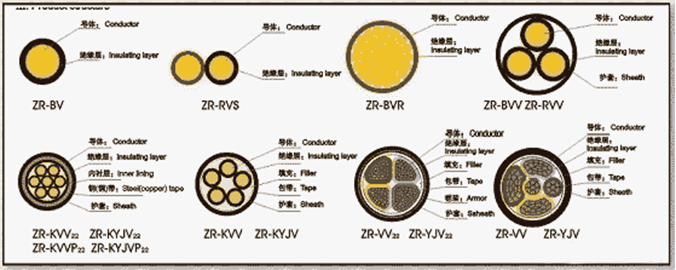

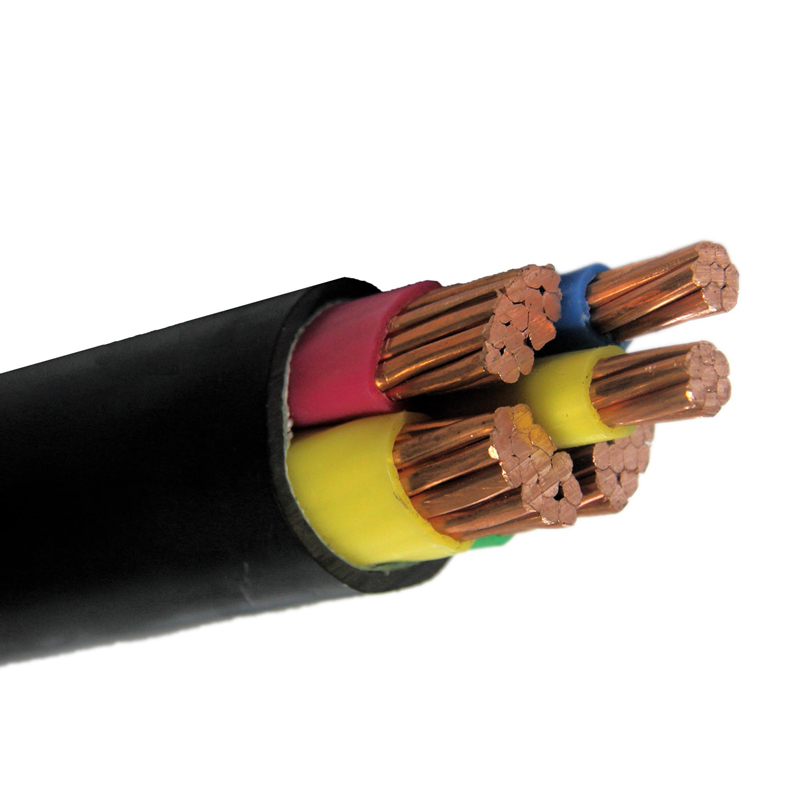

产品结构:

　阻燃电线电缆产品表示方法
　阻燃电线电缆的型号表示方法：阻燃电线电缆的型号是在普通电缆的型号前加○-□，〇-是阻燃代号用Z表示，□-是阻燃等级代号，用阻燃等级ABCD表示.
　产品用型号、额定电压、芯数、标称截面和本标准号表示。
　例如：额定电压450/750V阻燃聚氯乙烯电线，单芯，4mm2，表示为ZB-BV 450/750V 1*4 Q/TEC16.03-2005
　额定电压600/1000V阻燃B级交联聚乙烯绝缘聚氯乙烯护套电力电缆，3芯，240mm2，表示为ZB-YJV 600/1000V 3*240 Q/TEC16.03-2005

电缆的型号及名称见表

型号 Model	名称 Name	阻燃等级 Flame retardant rating	芯数 Core number	截面 Cross section mm2	额定电压 Rated voltage v
Z-BV	铜芯聚氯乙烯绝缘阻燃电线 PVC insulated flame retardant wire with copper core	A、B、C、D	1	1.5-400	450/750
Z -BVV	铜芯聚氯乙烯绝缘护套圆形阻燃电缆 PVC insulated flame retardant round cable with copper core and sheath	A、B、C、D	1-5	1.5-35	300/500
Z -BVVB	铜芯聚氯乙烯绝缘聚氯乙烯护套扁型阻燃电缆 PVC insulated flame retardant flat cable with copper core and PVC sheath	A、B、C、D	2,3	0.75-10	300/500
Z -BVR	铜芯聚氯乙烯绝缘阻燃型软电缆 PVC insulated flame retardant flexible cable with copper core	A、B、C、D	1	2.5-70	450/750
Z -RVS	铜芯聚氯乙烯绝缘绞型连接用软电缆 PVC insulated flame retardant stranded connecting flexible cable with copper core	A、B、C、D	1	0.75-2.5	300/300
Z -RV	铜芯软导体无护套阻燃电缆 Sheathless flame retardant flexible cable with copper core	A、B、C、D	1	1.5-240	450/750
Z -KVV	聚氯乙烯绝缘聚氯乙烯护套阻燃控制电缆 PVC insulated flame retardant control cable with PVC sheath	A、B、C、D	2-61	1-10	450/750
Z -KVV22	聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃控制电缆 PVC insulated flame retardant control cable with PVC sheath and steel tape armoring	A、B、C、D	2-61	1-10	450/750
Z -KVVP2	聚氯乙烯绝缘铜带屏蔽聚氯乙烯护套阻燃控制电缆 PVC insulated flame retardant control cable with PVC sheath and copper tape shielding	A、B、C、D	2-61	1-10	450/750
Z -KVVP2-22	聚氯乙烯绝缘铜带屏蔽钢带铠装聚氯乙烯护套阻燃控制电缆 PVC insulated flame retardant control cable with PVC sheath, copper tape shielding and steel tape armoring	A、B、C、D	2-61	1-10	450/750
Z -KYJV	交联聚乙烯绝缘聚氯乙烯护套阻燃控制电缆 Crosslinked polyethylene insulated flame retardant control cable with PVC sheath	A、B、C、D	2-61	1-10	450/750
Z -KYJV22	交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃控制电缆 Crosslinked polyethylene insulated flame retardant control cable with PVC sheath and steel tape armoring	A、B、C、D	2-61	1-10	450/750
Z -KYJVP2	交联聚乙烯绝缘铜带屏蔽聚氯乙烯护套阻燃控制电缆 Crosslinked polyethylene insulated flame retardant control cable with PVC sheath and copper tape shielding	A、B、C、D	2-61	1-10	450/750
Z -KYJVP2-22	交联聚乙烯绝缘铜带屏蔽钢带铠装聚氯乙烯护套阻燃控制电缆 Crosslinked polyethylene insulated flame retardant control cable with PVC sheath, steel tape armoring and copper tape shielding	A、B、C、D	2-61	1-10	450/750
Z -VV	聚氯乙烯绝缘聚氯乙烯护套阻燃电缆 PVC insulated flame retardant cable with PVC sheath	A、B、C、D	1-5	1.5-800	600/1000
Z -VV22	聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电缆 PVC insulated flame retardant cable with PVC sheath and steel tape armoring	A、B、C、D	1-5	1.5-400	600/1000
Z -YJV	交联聚乙烯绝缘聚氯乙烯护套阻燃电缆 Crosslinked polyethylene insulated flame retardant cable with PVC sheath	A、B、C、D	1-5	1.5-800	600/1000
Z -YJV22	交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃电缆 Crosslinked polyethylene insulated flame retardant cable with PVC sheath and steel tape armoring	A、B、C、D	1-5	1.5-400	600/1000

　　使用特性
阻燃电缆的额定电压U0/U为0.6/1KV，阻燃控制电缆的额定电压U0/U为450/750V，阻燃电线电缆的额定电压U0/U为450/750V及以下。
PVC绝缘电缆长期允许工作温度不超过70℃，XLPE绝缘电缆长期允许工作温度不超过90℃
安装时环境温度不宜低于0℃。
电缆安装时的最小弯曲半径
阻燃电线外径（D）小于25mm，电缆的允许弯曲半径应不小于4D，外径（D）为25mm及以上，电缆的允许弯曲半径应不小于6D。
阻燃耐火控制电缆：无铠装层的电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。
阻燃耐火电力电缆的最小弯曲半径见表3

	单芯电缆		多芯电缆
项目	无铠装	有铠装	无铠装	有铠装
安装时最小弯曲半径	20D	15D	15D	12D

D-电缆的外径

表4 多芯电缆中性线导体标称截面

主绝缘线芯导体标称截面 Nominal cross section of main insulated core conductor /min2	中性线导体标称截面 Nominal cross section of neutral conductor /min2
	3+1、3+2、4+1芯 3+1、3+2、4+1 Cores	4、5芯 4、5 Cores
4	2.5	4
6	4	6
10	6	10
16	10	16
25	16	25
35	16	35
50	25	50
70	35	70
95	50	95
120	70	120
150	70	150
185	95	185
240	120	240
300	150	300
400	185	400

　　单芯电缆导电线芯为圆形，16mm2及以上者可以紧压。多芯电缆线芯截面为35mm2及以下者，其线芯应为圆形，线芯截面在50mm2及以上者为扇形、瓦形或半圆形。四芯电缆中第4芯（中性线芯）可为圆形或扇形。五芯电缆中性线可为圆形或瓦型6mm2及以下者允许由单根导体构成，10mm2及以上者由多根单线组成。成型导体（扇形、瓦形或半圆形）应当紧压。
主要性能
成品电线应能经受5个周期的垂直燃烧试验，而不传递火焰，试验后试样持续燃烧时间不超过1h。成品电缆应进行成束电缆燃烧试验,试验后电缆烧焦或受影响部分达到的高度应不超过火焰作用点以上2.5m.
线电缆应经受-15℃的低温卷绕试验或低温冲击试验.试验后试样表面应无目力可见的裂纹.
70℃的成品电线绝缘体积电阻率应大于1*1010Ω/cm.
成品阻燃耐火电线应能经受2.5KV交流电压试验,5min不击穿。成品阻燃耐火控制电缆应能经受3KV交流电压试验,5min不击穿。成品阻燃耐火电力电缆应能经受3.5KV交流电压试验,5min不击穿阻燃耐火电线电缆采用高阻燃的聚氯乙烯塑料，氧指数大于30%除具有以上特性外，其它性能与其同类普通电缆相同。
电缆的规格及参考数据　　

　　阻燃型电线电缆产品的规格、结构尺寸和重量均按普通型同类产品。
阻燃电缆的选择要点　　

　　电线电缆成束敷设时应采用阻燃电线电缆
阻燃电缆的阻燃级别选择方法：
按表5-表7核算电线电缆的非金属材料体积总量，然后按表1确定阻燃等级。
在同一通道中敷设的电缆，应选用同一阻燃等级的电缆。阻燃和非阻燃电缆不宜在同一通道内敷设。敷设在有盖槽盒、有盖板的电缆沟中的电缆，若已采取封堵、阻水等防止延燃措施，可以降低一级阻燃要求阻燃电缆必须注明阻燃等级，若不注明等级者一律视为C级。

表5 450/750V聚氯乙烯绝缘电线非金属含量参考表

截面 Cross section mm2	直径 Diameter mm	非金属含量升/米 Nonmetal content l/m	截面 Cross section mm2	直径 Diameter mm	非金属含量升/米 Nonmetal content l/m	截面 Cross section mm2	直径 Diameter mm	非金属含量升/米 Nonmetal content l/m	截面 Cross section mm2	直径 Diameter mm	非金属含量 Nonmetal content 升/米 l/m
1.5	3.4	0.0076	16	8	0.0342	95	17	0.1319	300	29.5	0.3831
2.5	4.2	0.0113	25	9.8	0.0504	120	19	0.1634	400	33.5	0.4810
4	4.8	0.0141	35	11	0.0600	150	21	0.1962
6	5.4	0.0169	50	13	0.0827	185	23.5	0.2485
10	6.8	0.0263	70	15	0.1066	240	26.5	0.3113

表6 0.6/1KV聚氯乙烯绝缘非铠装电缆非金属含量参考表

1芯 1 core			3芯 3 cores			(3+1)芯 (3+1) cores
截面 Cross section mm2	直径 Diameter mm	非金属含量升/米 Nonmetal content l/m	截面 Cross section mm2	直径 Diameter mm	非金属含量升/米 Nonmetal content l/m	截面 Cross section mm2	直径 Diameter mm	非金属含量升/米 Nonmetal content l/m
1.5	5.8	0.0294	1.5	10.4	0.0878
2.5	6.2	0.0327	2.5	11.3	0.0975	2.5	11.9	0.1099
4	7.1	0.0416	4	13.2	0.1238	4	13.7	0.1369
6	7.6	0.0461	6	14.3	0.1372	6	15.2	0.1572
10	8.9	0.0576	10	17.0	0.1742	10	17.8	0.1957
16	9.6	0.0643	16	18.6	0.1961	16	20.0	0.2295
25	11.2	0.0830	25	22.5	0.2910	25	23.7	0.3181
35	12.2	0.0926	35	24.6	0.3203	35	25.5	0.3448
50	14.0	0.1161	50	25.3	0.3481	50	28.6	0.4166
70	15.8	0.1386	70	28.4	0.4069	70	32.3	0.4864
95	18.0	0.1753	95	32.4	0.5098	95	37.3	0.6298
120	19.4	0.1918	120	35.4	0.5745	120	40.5	0.7090
150	21.6	0.2343	150	39.0	0.6911	150	44.4	0.8489
185	23.8	0.2809	185	43.0	0.8230	185	49.7	1.0244
240	26.5	0.3323	240	48.8	1.0379	240	56.0	1.2635
300	31.3	0.4284	300	53.0	1.2344	300	62.2	1.5166

续表6

4芯 4 cores			5芯 5 cores			(4+1)芯 (4+1) cores			(3+2)芯 (3+2) cores
截面 Cross section mm2	直径 Diameter mm	非金属含量升/米 Nonmetal content l/m	截面 Cross section mm2	直径 Diameter mm	非金属含量升/米 Nonmetal content l/m	截面 Cross section mm2	直径 Diameter mm	非金属含量升/米 Nonmetal content l/m	截面 Cross section mm2	直径 Diameter mm	非金属含量升/米 Nonmetal content l/m
1.5	11.2	0.1012	1.5	12.0	0.1158
2.5	12.2	0.1128	2.5	13.1	0.1294	2.5	12.9	0.1099	2.5	13.3	0.1474
4	14.3	0.1456	4	15.5	0.1717	4	15.0	0.1369	4	15.0	0.1723
6	15.5	0.1646	6	16.9	0.1908	6	16.6	0.1572	6	16.3	0.1913
10	18.6	0.2066	10	20.3	0.2410	10	19.6	0.1957	10	18.9	0.2290
16	20.4	0.2329	16	22.4	0.2716	16	22.4	0.2295	16	22.0	0.2732
25	24.7	0.3356	25	27.1	0.3932	25	26.2	0.3181	25	25.4	0.3596
35	27.1	0.3712	35	30.0	0.4465	35	28.6	0.3448	35	27.0	0.3848
50	27.5	0.4222	50	31.6	0.5273	50	29.9	0.4166	50	28.5	0.4471
70	31.4	0.5068	70	36.0	0.6182	70	33.9	0.4864	70	32.3	0.5218
95	36.0	0.6375	95	41.4	0.7916	95	39.0	0.6298	95	36.8	0.6635
120	39.1	0.7153	120	44.4	0.8834	120	41.5	0.7090	120	39.5	0.7445
150	43.4	0.8806	150	49.1	1.0808	150	46.9	0.8489	150	44.2	0.9157
185	47.8	1.0480	185	54.8	1.3155	185	52.0	1.0244	185	49.0	1.0960
240	54.3	1.3174	240	61.8	1.6326	240	59.0	1.2635	240	55.6	1.3450
300	60.9	1.5883	300

表7 0.6/1KV交联聚乙烯绝缘非铠装电缆非金属含量参考表

1芯 1 core			3芯 3 cores			(3+1)芯 (3+1) cores
截面 Cross section mm2	直径 Diameter mm	非金属含量升/米 Nonmetal content l/m	截面 Cross section mm2	直径 Diameter mm	非金属含量升/米 Nonmetal content l/m	截面 Cross section mm2	直径 Diameter mm	非金属含量升/米 Nonmetal content l/m
1.5	5.6	0.0265	1.5	10.0	0.0768
2.5	6.0	0.0296	2.5	10.8	0.0858	2.5	11.4	0.0993
4	6.5	0.0331	4	11.9	0.0964	4	12.5	0.1114
6	7.0	0.0370	6	13.0	0.1078	6	13.7	0.1248
10	8.3	0.0468	10	15.7	0.1398	10	16.4	0.1578
16	9.0	0.0525	16	17.4	0.1589	16	18.5	0.1871
25	10.6	0.0691	25	21.2	0.2441	25	22.3	0.2678
35	11.6	0.0774	35	23.4	0.2696	35	24.1	0.2907
50	13.2	0.0938	50	23.6	0.2730	50	25.9	0.3201
70	15.1	0.1145	70	27.0	0.3299	70	29.9	0.3958
95	16.8	0.1325	95	30.1	0.3827	95	33.8	0.4701
120	18.5	0.1559	120	33.5	0.4562	120	37.4	0.5610
150	20.6	0.1915	150	37.3	0.5727	150	41.2	0.6797
185	22.8	0.2308	185	41.3	0.6985	185	46.2	0.8274
240	25.4	0.2751	240	46.7	0.8649	240	51.9	1.0103
300	30.1	0.3551	300	50.3	0.9897	300	57.5	1.1943

续表7
Continuous table of table 7

4芯 4 cores			5芯 5 cores			(4+1)芯 (4+1) cores			(3+2)芯 (3+2) cores
截面 Cross section mm2	直径 Diameter mm	非金属含量升/米 Nonmetal content l/m	截面 Cross section mm2	直径 Diameter mm	非金属含量升/米 Nonmetal content l/m	截面 Cross section mm2	直径 Diameter mm	非金属含量升/米 Nonmetal content l/m	截面 Cross section mm2	直径 Diameter mm	非金属含量升/米 Nonmetal content l/m
1.5	10.7	0.0912	1.5	11.5	0.1042
2.5	11.7	0.1019	2.5	12.6	0.1166	2.5	12.4	0.1141	2.5	12.2	0.1116
4	12.8	0.1151	4	13.9	0.1354	4	13.6	0.1284	4	13.3	0.1255
6	14.0	0.1316	6	15.2	0.1513	6	15.0	0.1481	6	14.7	0.1450
10	17.2	0.1671	10	18.7	0.1935	10	18.0	0.1842	10	17.3	0.1786
16	19.0	0.1896	16	20.7	0.2194	16	20.7	0.2235	16	20.3	0.2221
25	23.2	0.2833	25	25.5	0.3300	25	24.6	0.3152	25	23.7	0.3004
35	25.6	0.3138	35	28.4	0.3761	35	26.8	0.3439	35	25.4	0.3219
50	26.2	0.3375	50	28.9	0.4069	50	26.6	0.3616	50	26.2	0.3442
70	30.5	0.4250	70	33.9	0.5098	70	31.1	0.4606	70	30.4	0.4238
95	34.4	0.4962	95	38.1	0.6016	95	48.1	0.5398	95	34.1	0.5136
120	38.0	0.5901	120	41.7	0.7114	120	54.1	0.6370	120	37.3	0.6097
150	42.3	0.7309	150	46.4	0.8879	150	61.7	0.8010	150	41.8	0.7331
185	46.9	0.8906	185	52.1	1.1009	185	48.1	0.8073	185	46.9	0.9085
240	53.1	1.0996	240	58.3	1.3172	240	54.1	0.9972	240	52.7	1.0924
300	59.4	1.3031	300

　　交货长度
　　电缆的交货长度应不小于100m,计量误差应不大于±0.5%.允许以长度不小于20米的短段电缆交货,其数量应不超过交货总长的10%.
根据双方协议,允许以任何长度的电缆交货.
包装标志及运输
　　电缆应妥善包装在电缆盘上交货，电缆伸出的长度应不小于300mm,端头上应用电缆封套可靠密封。
每个电缆包装上应附有产品质量证明单，证明单放在不透水的袋内，并固定在电缆盘侧。　　　　　　　　　　　　　　　　
每个电缆盘外侧应标明：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
长度m制造日期：年月
标准编号
毛重kg：
表示电缆盘正确旋转方向的符号　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
运输和保管
线盘不允许平放　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
运输中严禁从高处仍下装有电缆的电缆盘，严禁机械损失电缆。
吊装包装件时严禁几盘同时起吊。在车辆、船舶等运输工具上，电缆盘必须放稳，并用合适的方法固定，防止互撞或翻倒。
