商品描述

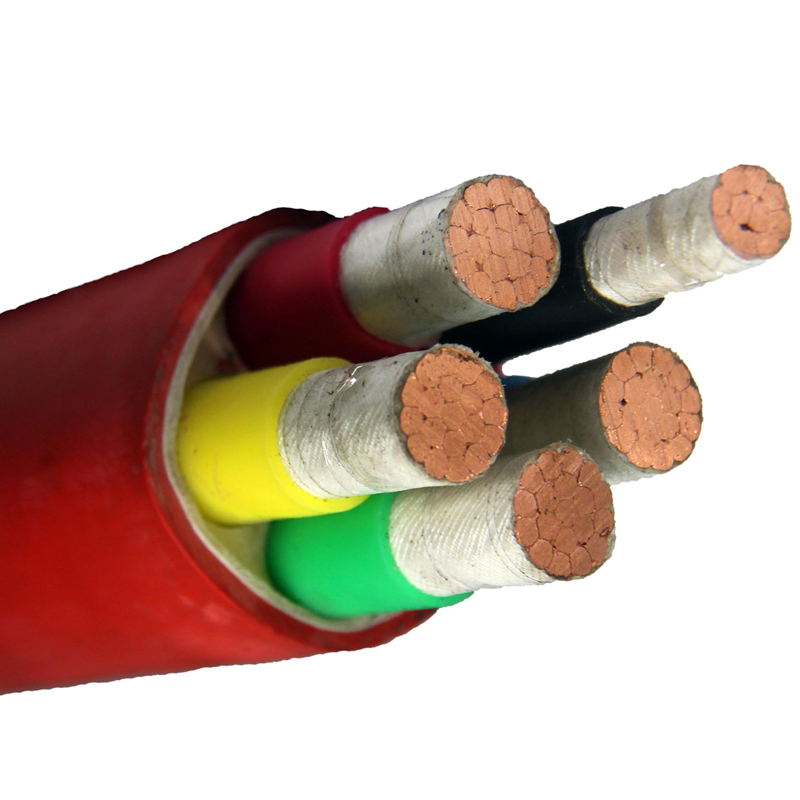

　塑料防火电缆（BBTRZ-A）

　　本产品适用于额定电压0.6/1KV及以下的电力线路中作输送电能用。阻燃电线电缆具有难以着火并具有防止或延缓火焰蔓延的能力，它使用于对电缆有阻燃要求的多种场合敷设，如高层建筑、宾馆、医院、地铁、核电站、发电厂、矿石、石油、化工等。

　　产品执行标准：GB/T127061-2002. GB/T183803-2008. GB/T17651 2-2002.G B/T1 76502-2002. GB/T1 921 6-2008

　　塑料防火电缆的说明

　　塑料防火电缆又称隔离型耐火电缆，是在电缆的绝缘线芯（成缆外径）与外护套之间，填充绕包一层无嗅无毒、无卤的矿物化合物材料。当电缆遭受火灾对，填充层析出大量的结晶水，在降低火焰温度的同对，氢氧化物脱水成不熔不燃的无机硬壳，阻断了氧气供应的通道，达到高级别的耐火性能。　

　　产品结构

　　塑料防火电缆是由铜绞线、交联聚乙烯绝缘、矿物化合物填充绕包、低烟无卤护套组成。

　　塑料防火电缆除满足低烟无卤电缆的阻燃、低烟无卤的特性外，还具有满足BS6387C、 W、Z的实验室标准要求。。

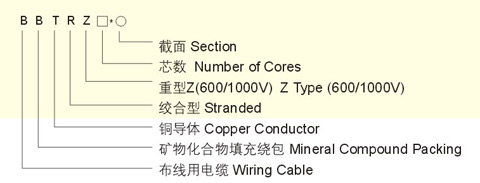

　塑料防火电缆产品表示方法

　　产品用型号、额定电压、芯数、标称截面和本标准号表示。

　　例如：

　　额定电压600／1000V交联聚乙烯绝缘低烟无卤护套塑料防火电力电缆3芯．240mm..

表示为：BTTRZ-A 600/1000V 3*240 Q/JS12.08-2011。

使用特性

电缆的额定电压U0/U为0.6/1KV

XLPE绝缘电缆长期允许工作温度不超过90℃ 　　　　　　　　　　　　　　　　　　　　

安装时环境温度不宜低于0℃。

电缆安装时的最小弯曲半径：

表3、	单芯电缆		多芯电缆
项目	无铠装	有铠装	无铠装	有铠装
安装时最小弯曲半径	20D	15D	15D	12D

D一电缆的外径　

主要性能

1、塑料防火电缆BBTRZ的的耐火特性符合BS6387C. W.Z要求。

性能比较Performance Comparison		BBTRZ塑料防火电缆	耐火电缆Fire-resistant Cable
耐火指标Fire-resistance index	燃烧 Combustion	A级650℃. 180min	750℃-90min
		B级750℃．180min
		C级950℃．180min
		D级750℃．20min
	喷淋Spraying	W级650℃． 15min
	机械撞击Mechanical impact	X级650℃．15min	750℃．120min
		Y级750℃．15min
		Z级950'℃．15min

2、塑料防火电缆BBTRZ的阻燃特性符合GB/T18380阻燃A类标准

3、塑料防火电缆BBTRZ的卤酸气体释放量试验应能通过GB/T17650.1-2002标准要求，即卤酸气体总量的测定<5mg/g以及GB/T17650.2-2002用测量PH值和电导率来测定气体的酸度（1L水中PH>=4 3电导率值应不超过10us/mrn)、烟密度试验应能通过GB/T17651.2-2002电缆或光缆在特定条件下燃烧的烟密度测定(透光率的最小值≥60%)

4、塑料防火电缆BBTRZ-A应能经受3.5KV交流电压试验，5min不击穿

5、除具有以上特性外，其引生能应符合GB/T12706.1-2002标准

安装与敷设

1、安装：根据JGJ16-2008《民用建筑电气设计规范》13.10.4第2条款的规定，消防线路采用BBTRZ电缆对，线路的敷设保护措施应符合防火要求

2、敷设：

2.1电缆的最大跨距，应符合下列规定：

允许跨距( mm) Allowable Span (mm)

电缆外径	敷设方式
	水平	垂直
D≤20	400	1000
20< D≤30	600	1200
30< D≤50;	800	1500
D>50	1000	2500

2 2电缆桥架满足支持件的承载能力和无损电缆的外层及其线芯。

2 3电缆桥架应使电缆相互间能够配置整齐。

2 4固定电缆用的皮具、扎带、捆绳或支托件等部件，应具有表面光滑、便于安装、足够机械强度和适合使用环境的耐久性。

2 5电缆固定用部件的选择，应符合下列规定：

交流单相电力电缆情况外，可采用经防腐处理的扁钢制夹具或尼龙扎带、镀塑金属扎带。强腐蚀环境应采用尼龙扎带或镀塑金属扎带。

交流单相电力电缆的刚性固定，宜采用铝合金等不构成磁性闭合回路的夹具，其它固定方式，可用尼龙扎带或绳索。不得用铁丝直接捆扎电缆。

部分电缆规格及参考数据

线芯截面CoreCross-section	近似外径( mm )Approximate Outside Diameter (mm)
mm'	1芯	2芯	3芯	4芯	5芯	3+1芯	3+2芯	4+1芯
1.5	11.4	14.9	15.8	16.8	17.9	16.5	17.6	17.6
2.5	11.9	15.9	16.7	17.9	18.9	17.6	18.4	18.9
4	12.6	17.3	18.2	19.5	20.8	19.3	19.8	20.9
6	13.2	18.5	19.6	20.8	23.3	20.7	21.9	22.3
10	13.8	20.4	21.5	23.2	25.2	22.8	24.3	24.6
16	15.1	22.6	23.8	25.6	27.8	25.3	26.7	27.6
25	16.5	25.8	27.6	29.8	32.6	28.8	30.9	31.8
35	17.8	28.5	29.6	32.6	36.2	30.9	32.7	34.3
50	19.5	31.6	33.1	36.5	40.6	35.2	37.2	38.7
70	21.4	35.3	37.1	41.4	45.8	39.6	41.5	43.1
95	24.0	41.4	44.1	48.5	53.5	45.2	48.2	51.5
120	26.6	44.7	47.5	52.3	58.1	49.4	52.3	55.4
150	27.6	48.8	52.0	57.4	63.2	53.3	56.4	60.0
185	30.7	53.9	57.6	63.6	70.0	59.7	63.3	66.2
240	33.5	59.7	64.0	71.3	78.1	66.2	70.1	74.8
300	36.5	65.6	70.2	78.2	87.0	73.0	77.0	82.1

线芯截面CoreCross-section	近似重量(Kg/Km) Approximate Weight (Kg/Km)
mm'	1芯	2芯	3芯	4芯	5芯	3+1芯	3+2芯	4+1芯
1.5	151	260	284	330	387	312	360	374
2.5	162	295	333	386	460	370	425	444
4	192	354	404	493	592	470	535	565
6	217	430	498	599	734	588	687	700
10	280	535	645	802	980	765	899	923
16	346	687	860	1080	1345	1023	1201	1260
25	470	940	1231	1570	1960	1474	1700	1790
35	581	1170	1530	1989	2488	1765	2034	2235
50	730	1482	1978	2589	3254	2320	2753	2964
70	954	1960	2630	3488	4420	3088	3634	3999
95	1290	2634	3614	4780	6050	4178	4890	5462
120	1560	3190	4399	5830	7370	5200	6151	6750
150	1864	3823	5287	7022	8879	6132	7109	8025
185	2273	4666	6537	8674	11000	7630	9001	9993
240	2870	5920	8350	11160	14200	9800	11487	12820
300	3523	7288	10299	13800	17594	13101	15923	16735
